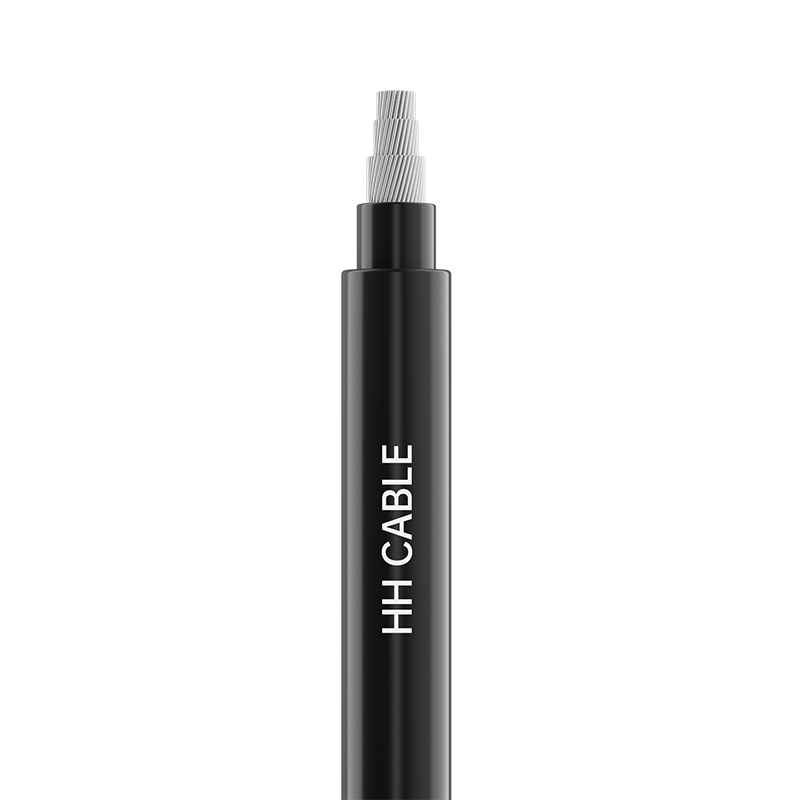

Солнечные фотоэлектрические кабели (стандарты EN)

Название продукта: Солнечный фотоэлектрический кабель (стандарт EN)

1-Стандарты внедрения

EN 50618:2014

2-Модель продукции

H1Z2Z2-К

3- Уровень напряжения

AC:1/1кВ;DC:1,5кВ

4-Характеристики продукта

Количество ядер

Спецификация

1

1,5～35

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Оловянный медный проводник класса 5

Изоляционный слой (если есть)

малодымная безгалогеновая лента

Изоляция

Сшитый полиолефин

Изоляционный слой (если есть)

малодымная безгалогеновая лента

Внешняя оболочка (если есть)

Сшитый полиолефин

6-Маркировка жил

Маркировка цвета изоляции: чёрный, красный, белый или по требованиям заказчика

7-Цвет ножен

Черный или по требованию заказчика

8-Особые требования к производительности

Огнестойкий класс A/B/C, малодымный и не содержащий галогенов, устойчивый к ультрафиолетовому излучению, морозостойкий, озоностойкий, устойчивый к атмосферным воздействиям и т. д.

9- Характеристики применения кабеля

9.1 Максимальная температура проводника во время работы кабеля: 120°C.

9.2 Максимально допустимая температура кабельного проводника при коротком замыкании (продолжительностью не более 5 секунд) составляет 250℃.

9.3 Рабочая температура: от -40 °C до 90 °C

9.4 Температура прокладки кабеля не должна быть ниже -15℃

9.5 Минимальный радиус изгиба кабельной установки: не менее 4-кратного наружного диаметра кабеля;

9.6 В основном используется для передачи постоянного тока, вырабатываемого фотоэлектрическими панелями, и широко применяется для соединения фотоэлектрических модулей и распределительных коробок постоянного тока. Он также используется для других соединений в фотоэлектрических системах или аналогичных системах выработки электроэнергии. Подходит как для наружных, так и для внутренних стационарных установок.
