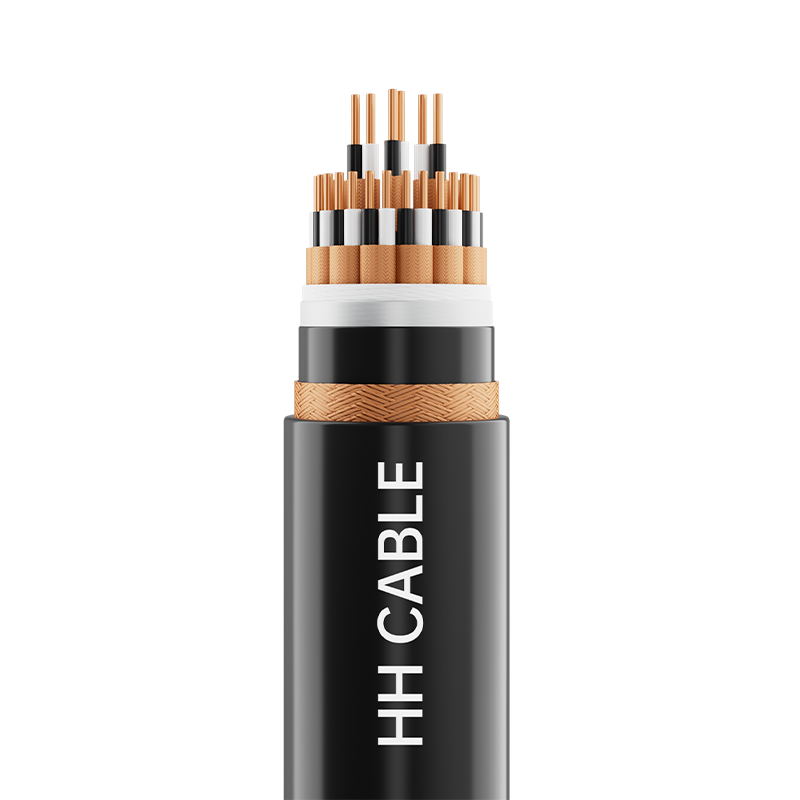

Компьютерные и приборные кабели, устойчивые к высоким и низким температурам 300-500 В

Название продукта: компьютерные и приборные кабели, устойчивые к высоким и низким температурам 300-500 В

1-Стандарты внедрения

TICW 6-2009

2-Модель продукции

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 и т. д.

3- Уровень напряжения

300/500В

4-Характеристики продукта

сетка

Модель

Номинальное поперечное сечение проводника мм2

Структура кабельных компонентов

Группа Лейн

Группа из трех линий

Четырехпроводная группа

Изоляция из силиконовой резины

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Фторопластовая изоляция

0,5, 0,75, 1,0

1～19

1～10

—

1,5, 2,5

1～10

1～10

—

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Цельный медный проводник класса 1 или круглый многожильный медный проводник класса 2 или мягкий медный проводник класса 5

Огнестойкий слой (если есть)

Слюдяная лента

Изоляция

Силиконовая резина или фторопластовый изоляционный материал

Скрученная пара, группа или лента с закруткой в виде звезды (если имеется)

Полиэфирная лента или нетканый материал

Индивидуальное экранирование (если есть)

Медная проволочная оплетка или (медная лента или медная пластиковая лента или алюминиевая пластиковая лента) обмотка или алюминиевая пластиковая лента обмотка медная проволочная оплетка композитный экран

Заполнение

Негигроскопичный полипропиленовый сетчатый наполнительный трос

Лента для обмотки кабеля

Нетканый материал или полиэфирная лента

Общая защита (если таковая имеется)

Медная проволочная оплетка или (медная лента или медная пластиковая лента или алюминиевая пластиковая лента) обмотка или алюминиевая пластиковая лента обмотка медная проволочная оплетка композитный экран

Внешняя оболочка

Материал оболочки из силиконовой резины или фторопласта

6-Маркировка жил

Компоненты кабеля идентифицируются по цвету изоляции, а для различения жил внутри пар (групп) используются разные цвета. Для различения и идентификации групп проводов или в соответствии с требованиями заказчика можно использовать различные цветовые спектры, цветовые полосы или цифры.

7-Цвет ножен

Черный или по требованию заказчика

8-Особые требования к производительности

Огнестойкость класса A/B/C, устойчивость к высоким и низким температурам и т. д.

9- Характеристики применения кабеля

9.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной эксплуатации:

Изоляция из силиконовой резины: 180°C; Изоляция из фторопласта: 200°C.

9.2 Температура прокладки кабеля не должна быть ниже -20℃

9.3 Минимальный радиус изгиба для прокладки кабеля:

Для небронированных кабелей или экранированных гибких кабелей с медной проволочной оплеткой: радиус изгиба должен быть не менее 6-кратного наружного диаметра кабеля;

Кабели с медной лентой, медно-пластиковой лентой или алюминиево-пластиковой лентой:

Радиус изгиба должен быть не менее 12-кратного наружного диаметра кабеля.

9.4 Этот кабель широко используется в системах промышленной автоматизации приборов и управления (ICS), распределенных системах управления (DCS) и программируемых логических контроллерах (PLC), работающих в условиях высоких или низких температур с номинальным напряжением 300/500 В. Являясь соединительной линией между электронными компьютерами, приборами промышленной автоматизации, датчиками и исполнительными механизмами, он обеспечивает автоматическое управление аналоговыми и цифровыми сигнальными системами, такими как обнаружение, управление, сигнализация и блокировка, а также передает аналоговые и цифровые сигналы, такие как обнаружение, управление, блокировка и сигнализация технологических параметров в производственном оборудовании. Он демонстрирует превосходную устойчивость к помехам магнитного поля, электростатическим помехам, а также повреждениям насекомыми и птицами. Его можно устанавливать внутри и снаружи помещений, непосредственно под землей или в кабельных каналах и траншеях.
