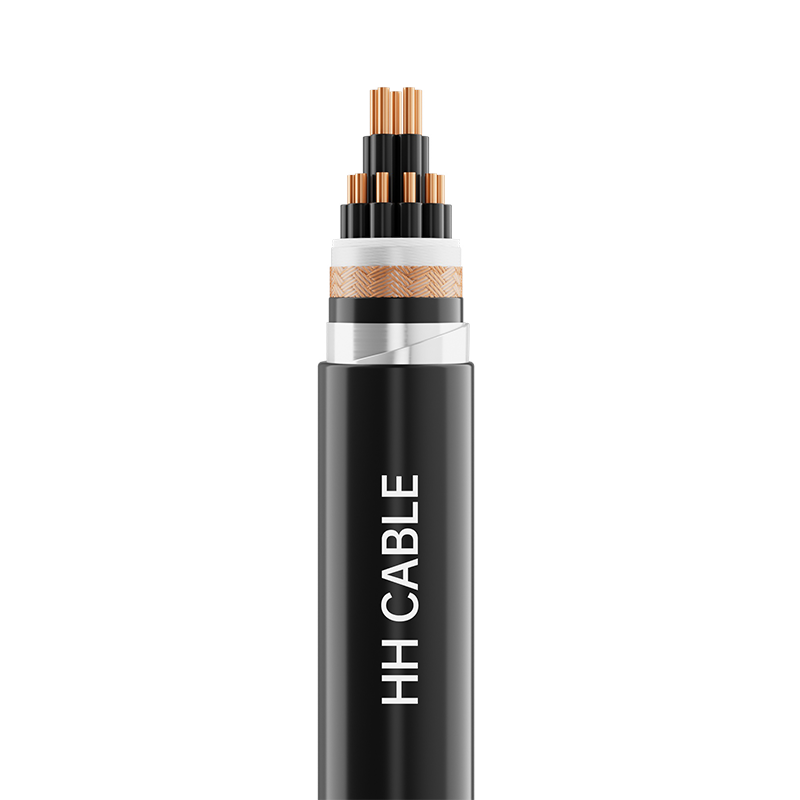

Кабель управления с изоляцией из сшитого полиэтилена на напряжение 450–750 В

Название продукта: Кабель управления с изоляцией из сшитого полиэтилена на напряжение 450–750 В

1-Стандарты внедрения

GB/Т9330-2020

2-Модель продукции

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR и т. д.

3- Уровень напряжения

450/750В

4-Характеристики продукта

сетка

Модель

Номинальное поперечное сечение проводника мм2

0.5

0.75

1.0

1.5

2.5

4

6

10

Количество ядер

KYJV, KYJVP и другие серии

—

2～61

2～19

2-10

KYJV P2, KYJVP3, KYJVP4 и другие серии

—

4～61

4～19

4-10

KYJV22, KYJVP2-22, KYJYP2-23 и другие серии

—

7～61

4～61

4～19

4-10

KYJV32, KYJY33 и другие серии

—

19～61

7～61

4～19

4-10

KYJVR, KYJYR и другие серии

2～61

—

—

—

KYJVRP, KYJYRP и другие серии

2～61

2～48

—

—

—

Примечание: 1. Диапазоны технических характеристик огнестойких кабелей, безгалогенных малодымных огнестойких кабелей, огнестойких кабелей и их комбинированных кабелей такие же, как и у соответствующих моделей, упомянутых выше.

2. Рекомендуемые серии номеров ядер: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 и 61 ядро.

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Цельный медный проводник класса 1 или круглый многожильный медный проводник класса 2 или мягкий медный проводник класса 5

Огнестойкий слой (если есть)

Слюдяная лента

Изоляция

Изоляционный материал из сшитого полиэтилена

Заполнение

Негигроскопичный полипропиленовый сетчатый наполнительный трос

Лента для обмотки кабеля

Нетканый материал или полиэфирная лента

Металлическая защита

Плетение медной проволоки или (медная лента, медная пластиковая лента или алюминиевая пластиковая лента) обмотка

Подкладка (если есть)

Полипропиленовая тисненая лента или (поливинилхлорид, полиэтилен или безгалогеновый огнестойкий материал с низким содержанием дыма) материал оболочки

Изоляционная втулка (если есть)

ПВХ или полиэтилен или безгалогенный огнестойкий материал оболочки с низким дымообразованием

Броня (если есть)

Оцинкованная стальная полоса или оцинкованная стальная проволока

Внешняя оболочка

ПВХ или полиэтилен или безгалогенный огнестойкий материал оболочки с низким дымообразованием

6-Маркировка жил

6.1 Идентификация цвета изоляции:

6.1.1 Если для идентификации изолированных жил проводов используется цветная изоляция, то каждая изолированная жила проводов может использовать только один цвет, за исключением комбинированного цвета зеленого/желтого.

6.1.2 Цвета изоляционных сердечников любого многожильного кабеля не могут быть зелеными и желтыми, которые не являются комбинированными цветами.

6.1.2 Для зеленых/желтых изолированных жил проводов один цвет должен покрывать не менее 30% и не более 70% поверхности изолированной жилы провода, а другой цвет должен покрывать остальную часть и быть одинаковым по всей поверхности.

6.1.4 Предпочтительный цветовой спектр для окраски изоляции кабелей с пятью жилами или менее следующий:

2 ядра: нет предпочтительного цветового спектра; 3 ядра: зеленое/желтое, синее, коричневое или синее, черное, коричневое;

4 ядра: зеленое/желтое, синее, черное, коричневое или синее, черное, коричневое, серое или оранжевое;

5-ядерный: зеленый/желтый, синий, черный, коричневый, серый или оранжевый, или синий, черный, коричневый, серый, оранжевый или другие разные цвета.

6.1.5 При наличии особых требований к хроматографии стороны спроса и предложения могут вести переговоры и принимать решения в соответствии с требованиями заказчика.

6.2 Цифровая идентификация изоляции:

6.2.1 Кабели с семью и более жилами должны быть обозначены номерами. Изоляция должна быть одного цвета и располагаться по номерам от внутреннего слоя к внешнему слою в естественном порядке, начиная с изолированного сердечника № 1 (рекомендуется черная изоляция с белыми буквами), за исключением зелено-желтого изолированного сердечника (если таковой имеется).

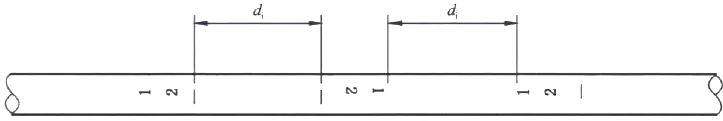

6.2.2 Если знак состоит из одной цифры, под цифрой следует добавить горизонтальную линию. Если знак состоит из двух цифр, их следует расположить вертикально и под последней цифрой добавить горизонтальную линию. Интервал di между двумя соседними группами чисел не должен превышать 50 мм. Расположение цифровых идентификационных знаков показано на рисунке ниже:

7-Цвет ножен

Черный или по требованию заказчика

8-Особые требования к производительности

Огнестойкий класс A/B/C, малодымный и не содержащий галогенов, устойчивый к термитам, грызунам, УФ-излучению, низким температурам, минеральному маслу и т. д.

9- Характеристики применения кабеля

9.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной работе, составляет 90°C.

9.2 Максимально допустимая температура кабельного проводника при коротком замыкании (продолжительностью не более 5 секунд) составляет 250℃.

9.3 Температура монтажа кабеля не должна быть ниже 0 ℃

9.4 Минимальный радиус изгиба для прокладки кабеля:

9.4.1 Кабель мягкой конструкции:

Радиус изгиба должен быть не менее 6-кратного наружного диаметра кабеля.

9.4.2 Небронированные кабели:

Радиус изгиба должен быть не менее 8-кратного наружного диаметра кабеля.

9.4.3 Бронированные и металлические экранированные кабели:

Радиус изгиба должен быть не менее 12-кратного наружного диаметра кабеля.

9.5 Данный кабель широко используется в системах управления, передачи сигналов, контроля и защиты с номинальным напряжением 450/750 В и ниже для обеспечения безопасной, стабильной и эффективной работы электрических систем. Его можно стационарно устанавливать и использовать внутри и снаружи помещений, а также закапывать непосредственно в кабельные трубы и кабельные траншеи
