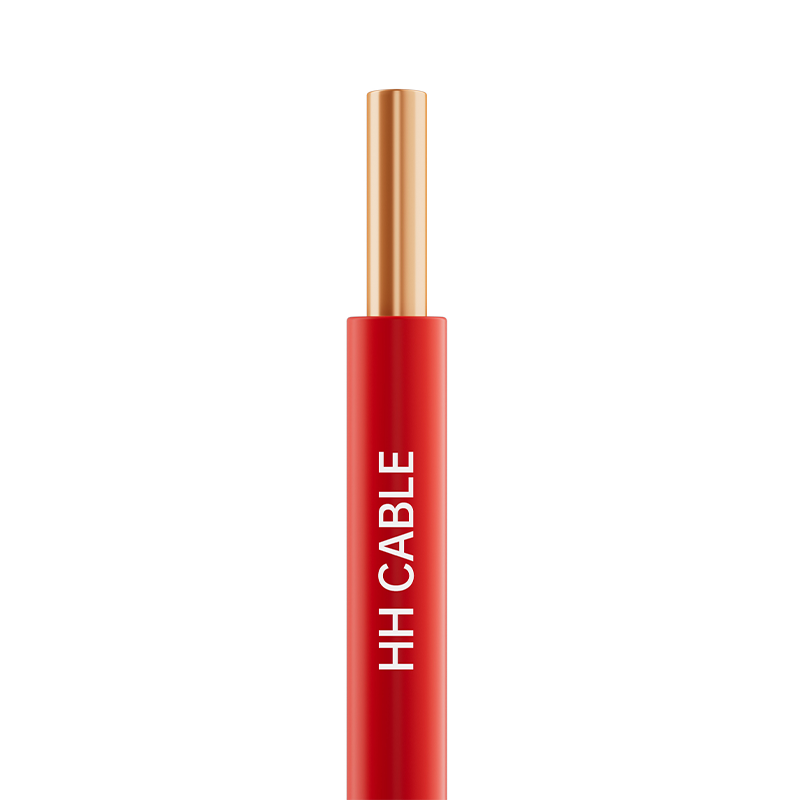

Кабели, провода и шнуры с ПВХ-изоляцией 450-750 В и ниже

Название продукта: Кабели, провода и шнуры с ПВХ-изоляцией 450-750 В и ниже

1-Стандарты внедрения

GB/T5023-2008, JB/T8734-2016

2-Модель продукции

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, и т. д.

3- Уровень напряжения

450/750 В, 300/500 В, 300/300 В

4-Категория спецификации

Уровень напряжения

модель

Спецификация

450/750В

60227 IEC 01(BV)

1,5 мм 2 ～400 мм 2

BLV

2,5 мм 2 ～400 мм 2

60227 IEC 0 2 ( R V)

1,5 мм2～240 мм2

BVR

2,5 мм2～185 мм2

300/500В

60227 IEC 05(BV)

0,5 мм2～1,0 мм2

BV

0,75 мм2～1,0 мм2

60227 IEC 06(RV)

0,5 мм2～1,0 мм2

300/500В

BVV

0,75 мм2～185 мм2

BLVV

2,5 мм2～185 мм2

Уровень напряжения

модель

Количество ядер

Спецификация

300/500В

BVVB

2-3

0,75 мм 2 ～10 мм 2

BLVVB

2-3

2,5 мм 2 ～10 мм 2

300/500В

60227 IEC 53 ( RV V)

2-5

0,75 мм 2 ～2,5 мм 2

300/500В

RV V

2

1,5 мм 2 ～6 мм 2

3-5

4 мм 2 ～6 мм 2

6～37

0,5 мм 2 ～2,5 мм 2

300/300В

60227 IEC 52 (RV V)

2-3

0,5 мм 2 ～0,75 мм 2

300/300В

RVS

2

0,5 мм 2 ～4 мм 2

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Круглые уплотненные или неуплотненные (медные, алюминиевые или алюминиевые сплавы) проводники, медные проводники - класс 1, класс 2, класс 5; алюминиевые проводники - класс 1, класс 2

Огнестойкий слой (если есть)

Слюдяная лента

Изоляция

ПВХ изоляционный материал

Наполнение (если есть)

Негигроскопичный полипропиленовый сетчатый наполнительный трос

Лента для обмотки кабеля (если есть)

Нетканый материал или полиэфирная лента

Внешняя оболочка (если есть)

ПВХ-обшивочный состав

6-Маркировка жил

6.1 Идентификация цвета изоляции:

6.1.1 Если для идентификации изолированных жил проводов используется цветная изоляция, то каждая изолированная жила проводов может использовать только один цвет, за исключением комбинированного цвета зеленого/желтого.

6.1.2 Цвета изоляционных сердечников любого многожильного кабеля не могут быть зелеными и желтыми, которые не являются комбинированными цветами.

6.1.2 Для зеленых/желтых изолированных жил проводов один цвет должен покрывать не менее 30% и не более 70% поверхности изолированной жилы провода, а другой цвет должен покрывать остальную часть и быть одинаковым по всей поверхности.

6.1.4 Предпочтительный цветовой спектр для окраски изоляции кабелей с пятью жилами или менее следующий:

1 ядро и 2 ядра: нет предпочтения цветовому спектру;

3 ядра: зеленое/желтое, синее, коричневое или коричневое, черное, серое;

4 ядра: зеленое/желтое, коричневое, черное, серое или синее, коричневое, черное, серое;

5-ядерный: зеленый/желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

6.1.5 При наличии особых требований к хроматографии стороны спроса и предложения могут вести переговоры и принимать решения в соответствии с требованиями заказчика.

6.2 Цифровая идентификация изоляции:

6.2.1 Кабели с шестью и более сердечниками должны обозначаться номерами. Изоляция должна быть одного цвета и располагаться в естественном порядке от внутреннего слоя к внешнему слою, начиная с изолированного сердечника № 1 (рекомендуется черная изоляция с белыми буквами), за исключением зелено-желтого изолированного сердечника (если таковой имеется).

6.2.2 Если знак состоит из одной цифры, под цифрой следует добавить горизонтальную линию. Если знак состоит из двух цифр, их следует расположить вертикально и под последней цифрой добавить горизонтальную линию. Интервал di между двумя соседними группами чисел не должен превышать 50 мм. Расположение цифровых идентификационных знаков показано на рисунке ниже:

7-Цвет ножен

Белый, черный или по требованию заказчика

8-Особые требования к производительности

Огнестойкий класс A/B/C, огнестойкий, устойчивый к термитам, грызунам, ультрафиолетовому излучению, низким температурам, минеральным маслам и т. д.

9- Характеристики применения кабеля

9.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной работе, составляет 70°C.

9.2 Максимально допустимая температура кабельного проводника при коротком замыкании (продолжительностью не более 5 секунд) составляет 160℃.

9.3 Температура монтажа кабеля не должна быть ниже 0 ℃

9.4 Минимальный радиус изгиба для прокладки кабеля:

Минимальный радиус изгиба кабелей с наружным диаметром менее 25 мм: не менее 4-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабелей с наружным диаметром больше или равным 25 мм: не менее 6-кратного наружного диаметра кабеля.

9.5 Данная серия проводов и кабелей с ПВХ-изоляцией имеет максимальное номинальное напряжение 450/750 В и широко используется в жилых, коммерческих и промышленных помещениях для электрического освещения и внутренней проводки, бытовых приборов, электрооборудования, контрольно-измерительных приборов, электронного оборудования и автоматических устройств. Методы установки включают фиксированную проводку, внутреннюю или наружную, или встроенную в трубопровод или аналогичные закрытые системы.
