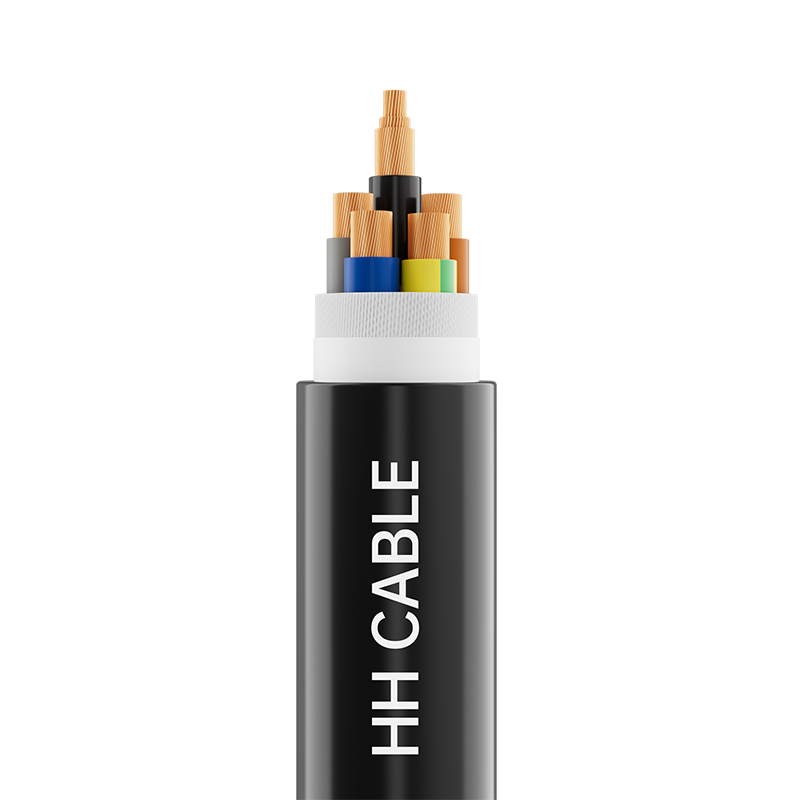

Экологически чистые провода и кабели для стационарной проводки напряжением 450-750 В и ниже

Наименование продукта: Экологически чистые провода и кабели для стационарной проводки напряжением 450-750 В и ниже

1-Стандарты внедрения

Q/320282DJD006-2021

2-Модель продукции

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS и т. д.

3- Уровень напряжения

450/750 В, 300/500 В, 300/300 В

4-Категория спецификации

Уровень напряжения

модель

Спецификация

450/750В

WDZ-BYJ, WDZ-BY и т. д.

1,5 мм 2 ～400 мм 2

WDZ-BYJR, WDZ-BYR и т. д.

1,5 мм 2 ～240 мм 2

WDZ-RYJ, WDZ-RY и т. д.

1,5 мм 2 ～240 мм 2

300/500В

WDZ-BYJ, WDZ-BY и т. д.

0,5 мм 2 ～1,0 мм 2

WDZ-RY, WDZ-RY и т. д.

0,5 мм 2 ～1,0 мм 2

300/500В

WDZ-BYJYJ, WDZ-BYJY и т. д.

0,75 мм2～10 мм2

Уровень напряжения

модель

Количество ядер

Спецификация

300/500В

WDZ-RYJYJB, WDZ-RYYB и т. д.

2

0,75 мм 2 ～1,0 мм 2

300/500В

WDZ-RYJYJ, WDZ-RYJY и т. д.

2-5

0,75 мм 2 ～2,5 мм 2

300/300В

WDZ-RYJSP, WDZ-RYSP и т. д.

2

0,5 мм 2 ～6 мм 2

300/300В

WDZ-RYJS, WDZ-RYS и т. д.

2

0,5 мм 2 ～6 мм 2

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Цельный медный проводник класса 1 или круглый многожильный медный проводник класса 2 или мягкий медный проводник класса 5

Огнеупорный слой (если есть)

Слюдяная лента

Изоляция

Сшитый полиэтилен или полиолефин или сшитый полиолефиновый изоляционный материал

Наполнение (если есть)

Негигроскопичный полипропиленовый сетчатый наполнительный канат

Лента для обмотки кабеля (если есть)

Лента с низким дымообразованием, без галогенов, или лента из стекловолокна, или полиэфирная лента

Металлическая защита (если есть)

Медная проволочная оплетка

Внешняя оболочка (если есть)

Полиолефиновый или сшитый полиолефиновый материал оболочки

6-Маркировка жил

6.1 Идентификация цвета изоляции:

6.1.1 Если для идентификации изолированных жил проводов используется цветная изоляция, то каждая изолированная жила проводов может использовать только один цвет, за исключением комбинированного цвета зеленого/желтого.

6.1.2 Цвета изоляционных сердечников любого многожильного кабеля не могут быть зелеными и желтыми, которые не являются комбинированными цветами.

6.1.2 Для зеленых/желтых изолированных жил проводов один цвет должен покрывать не менее 30% и не более 70% поверхности изолированной жилы провода, а другой цвет должен покрывать остальную часть и быть одинаковым по всей поверхности.

6.1.4 Предпочтительный цветовой спектр для окраски изоляции кабелей с пятью жилами или менее следующий:

1 ядро и 2 ядра: нет предпочтения цветовому спектру;

3 ядра: зеленое/желтое, синее, коричневое или коричневое, черное, серое;

4 ядра: зеленое/желтое, коричневое, черное, серое или синее, коричневое, черное, серое;

5-ядерный: зеленый/желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

6.1.5 При наличии особых требований к хроматографии стороны спроса и предложения могут вести переговоры и принимать решения в соответствии с требованиями заказчика.

6.2 Цифровая идентификация изоляции:

6.2.1 Изоляционные жилы кабелей с более чем двумя жилами также могут быть идентифицированы по номерам. Изоляция должна быть одного цвета и располагаться в естественном порядке от внутреннего слоя к внешнему слою, начиная с изоляционного сердечника № 1 (рекомендуется печатать белые цифры на черной изоляции), за исключением зелено-желтого изоляционного сердечника (если таковой имеется).

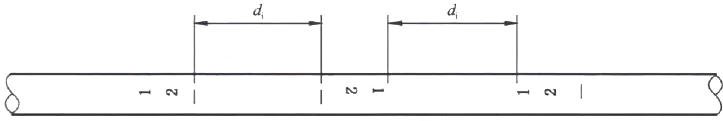

6.2.2 Если знак состоит из одной цифры, под цифрой следует добавить горизонтальную линию. Если знак состоит из двух цифр, их следует расположить вертикально и под последней цифрой добавить горизонтальную линию. Интервал di между двумя соседними группами чисел не должен превышать 50 мм. Расположение цифровых идентификационных знаков показано на рисунке ниже:

7-Цвет ножен

Черный или по требованию заказчика

8-Особые требования к производительности

Огнестойкий класс A/B/C, огнестойкий, устойчивый к термитам, грызунам, ультрафиолетовому излучению, низким температурам, минеральным маслам и т. д.

9- Характеристики применения кабеля

9.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной эксплуатации, составляет: полиолефиновая изоляция: 70°C; изоляция из сшитого полиэтилена или изоляция из сшитого полиолефина: 90°C.

9.2 Максимально допустимая температура кабельного проводника при коротком замыкании (продолжительностью не более 5 секунд) составляет: полиолефин: 160°C; изоляция из сшитого полиэтилена или изоляция из сшитого полиолефина: 250°C.

9.3 Температура монтажа кабеля не должна быть ниже 0 ℃

9.4 Минимальный радиус изгиба для прокладки кабеля:

Минимальный радиус изгиба кабелей с наружным диаметром менее 25 мм: не менее 4-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабелей с наружным диаметром больше или равным 25 мм: не менее 6-кратного наружного диаметра кабеля.

9.5 В данной серии указаны экологически чистые провода и кабели для проводки с максимальным напряжением 450/750 В. Они широко используются в зонах с высокими требованиями к безопасности и охране окружающей среды, таких как железнодорожный транспорт, аэропорты, высотные здания, торговые центры и больницы, для электрического освещения и внутренней проводки, электроприборов, электрооборудования, приборов и счетчиков, контрольно-измерительного оборудования, электронного оборудования и автоматических устройств. Методы установки включают фиксированную проводку, установку внутри или снаружи помещения или встраивание в трубопровод или аналогичные закрытые системы.
