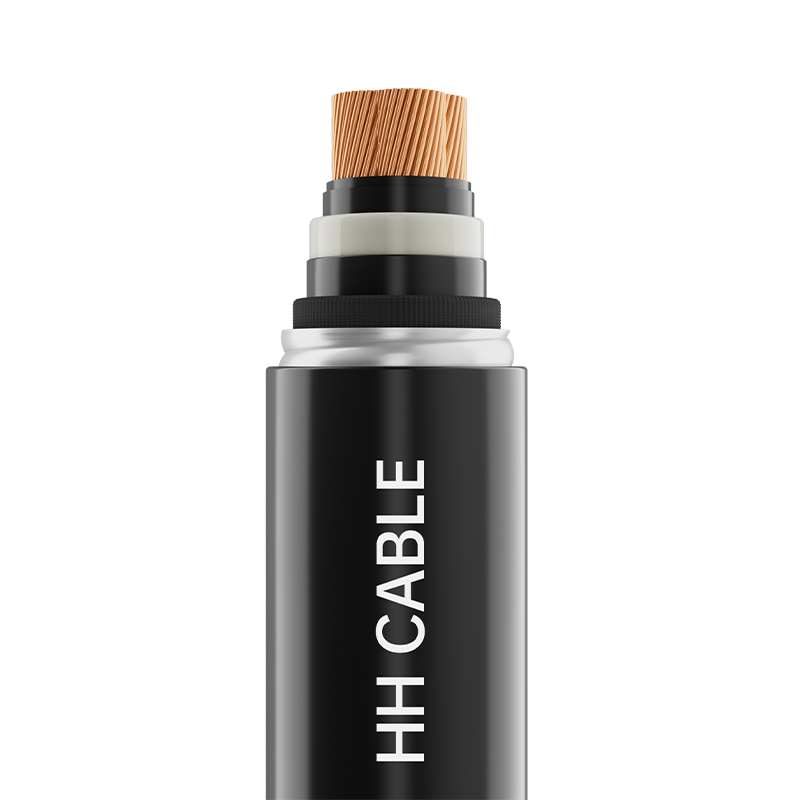

Силовой кабель с перекрестной полиэтиленовой изоляцией 66-110 кВ

Название продукта: Силовой кабель с изоляцией из сшитого полиэтилена 66-110 кВ

1-Стандарты внедрения

GB/Т11017.2-2024

2-Модель продукции

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z и т. д.

3-Уровень напряжения

38/66кВ, 50/66кВ, 64/110кВ

4-Характеристики продукта

240 мм 2 ～2000 мм 2

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Круглые уплотненные или разрезные (медные или алюминиевые) проводники

Экранирование жилы

Полупроводящая тетороновая оберточная лента из сверхгладкого сшитого полупроводникового материала

Изоляция

Сверхчистый изоляционный материал из сшитого полиэтилена

Экранирование изоляции

Сверхгладкий сшитый полупроводниковый материал

Буферный слой

Полупроводящая буферная лента или полупроводящая буферная водоблокирующая лента

Металлическая втулка или металлический щит

Гофрированная алюминиевая втулка или гладкая алюминиевая втулка или медная проволока с разреженной обмоткой; Кроме того, в соответствии с потребностями может быть добавлено оптическое волокно для контроля температуры

Антикоррозионный слой

Асфальт или термоплавкий клей или асфальтовая краска

Неметаллическая внешняя оболочка

Класс изоляции (ПВХ, полиэтилен или безгалогенный огнестойкий материал с низким дымовыделением) Материал оболочки

Проводящий слой внешней оболочки

Графитовое покрытие или экструдированный полупроводниковый материал

6-Цвет оболочки

Черный или красный или по требованию заказчика

7-Особые требования к производительности

Огнестойкий класс A/B/C, малодымный и не содержащий галогенов, устойчивый к термитам, грызунам, УФ-излучению и т. д.

8- Характеристики применения кабеля

8.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной работе, составляет 90°C.

8.2 При коротком замыкании (продолжительностью не более 5 секунд) максимально допустимая температура проводника кабеля составляет 250°C.

8.3 Температура монтажа кабеля не должна быть ниже 0 ℃

8.4 Минимальный радиус изгиба для прокладки кабеля:

Минимальный радиус изгиба кабеля при монтаже: не менее 20-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабеля после монтажа: не менее 15-кратного наружного диаметра кабеля.

8.5Кабели широко используются в системах передачи и распределения электроэнергии, включая городские сети распределения электроэнергии и промышленные источники питания. Они подходят для стационарной установки, наружной и внутренней установки, установки с прямым захоронением, кабельных каналов, кабельных траншей и туннелей и выдерживают умеренное давление. В зависимости от модели кабели обеспечивают радиальное водонепроницаемость или как радиальное, так и продольное водонепроницаемость
