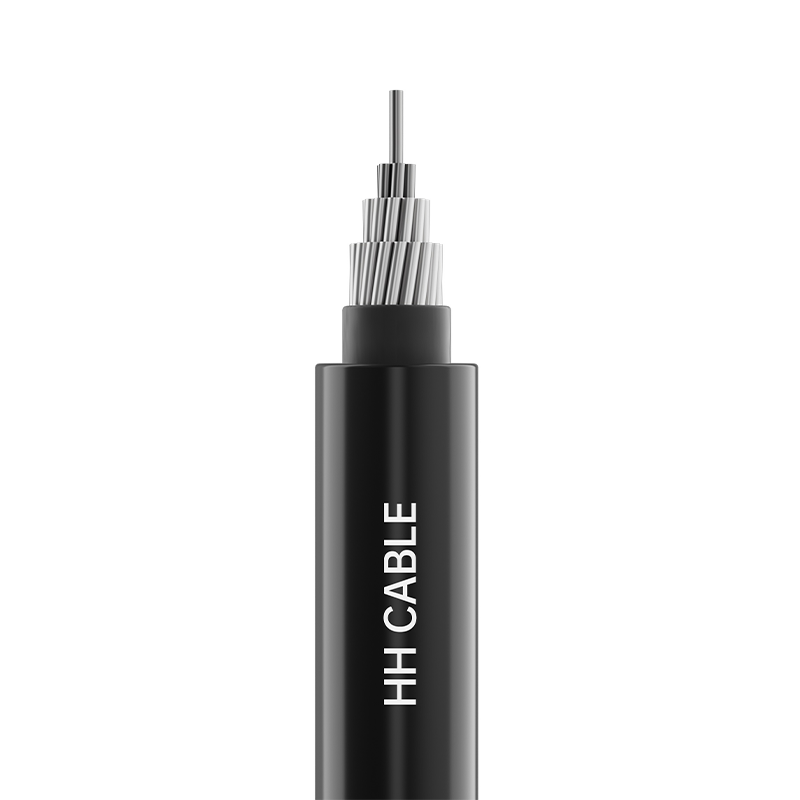

Воздушный изолированный кабель с армированным алюминиевым сердечником (сердечник из алюминиевого сплава) напряжением 20 кВ и ниже

Название продукта: Воздушный изолированный кабель с армированным стальным сердечником (сердечник из алюминиевого сплава) напряжением 20 кВ и ниже

1-Стандарты внедрения

Q/320282DJD002-2021, Q/320282DJD007-2025

2-Модель продукции

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q и т. д.

3- Уровень напряжения

1кВ, 10кВ, 20кВ

4-Характеристики продукта

Количество ядер

Технические характеристики (алюминий/сталь)

1

10/2 мм 2 ～400/95 мм 2

5- Описание структуры кабеля

Структура кабеля

Описание материала

проводник

Круглый проводник, армированный сердечником из сжатой стали (алюминий или алюминиевый сплав)

Проводниковый экран (если таковой имеется)

Сшитые или несшитые полупроводниковые материалы

изоляция

Полиэтилен высокой плотности или сшитый полиэтиленовый атмосферостойкий изоляционный материал

6-Идентификация изоляции

Идентификация цвета изоляции:

Цвет изоляции - черный или по требованию заказчика.

7-Особые требования к производительности

Устойчивость к атмосферным воздействиям, УФ-излучению, прочность на разрыв и т. д.

8- Характеристики применения кабеля

8.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной эксплуатации:

Обычный полиэтилен, поливинилхлорид: 70℃; полиэтилен высокой плотности: 75℃; сшитый полиэтилен: 90℃.

8.2 Максимально допустимая температура кабельного проводника при коротком замыкании (продолжительностью не более 5 секунд) составляет: обычный полиэтилен, поливинилхлорид: 130℃; изоляция из полиэтилена высокой плотности: 150℃; изоляция из сшитого полиэтилена: 250℃.

8.3 Температура прокладки кабеля не должна быть ниже -20℃

8.4 Минимальный радиус изгиба для прокладки кабеля:

Не менее чем в 20 раз больше наружного диаметра кабеля.

8.5 Воздушные изолированные кабели из армированного сталью алюминия (алюминиевого сплава) напряжением до 20 кВ широко используются при строительстве и модернизации сельских электросетей, особенно в системах электроснабжения с большими пролетами в горных районах. По сравнению с проводниками из чистого алюминия они обеспечивают большую прочность на разрыв и лучшие характеристики провисания, увеличивая пропускную способность без изменения нагрузок на вышку. Количество вышек можно уменьшить в зависимости от особенностей горных районов или рек для достижения электроснабжения на больших пролетах.
