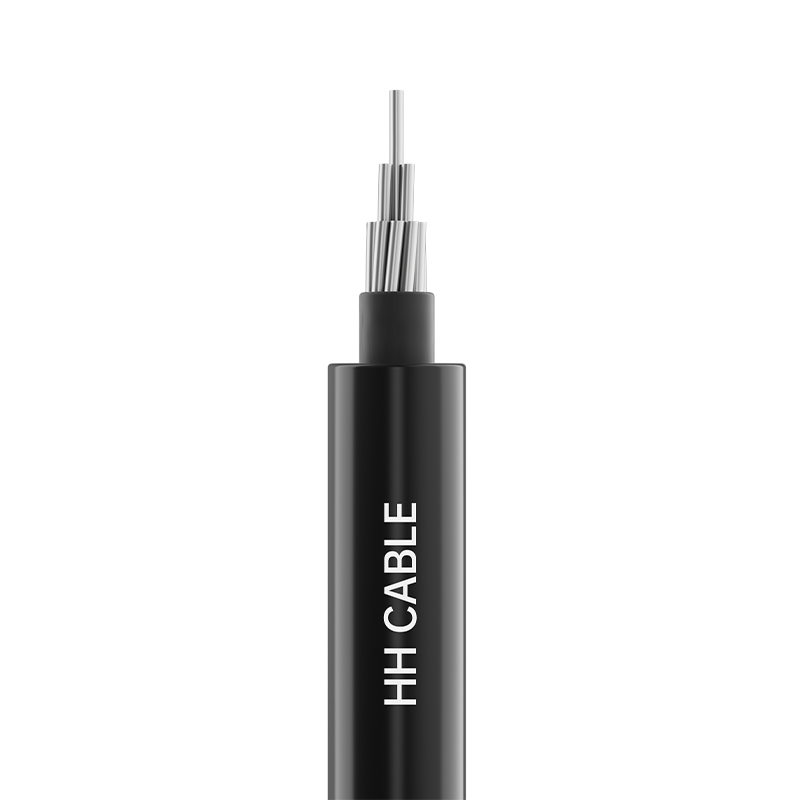

Воздушный изолированный кабель 10 кВ

Название продукта: Воздушный изолированный кабель 10 кВ

1-Стандарты внедрения

GB/Т14049-2008

2-Модель продукции

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ и т. д.

3- Уровень напряжения

10кВ

4-Характеристики продукта

Количество ядер

Спецификация

Медный проводник

Проводник из алюминия или алюминиевого сплава

1

10 мм 2 ～400 мм 2

10 мм 2 ～400 мм 2

3

25 мм 2 ～400 мм 2

25 мм 2 ～400 мм 2

3 К (А) или 3 К (Б)

25 мм 2 ～400 мм 2

К 25мм 2 ～120 мм 2

25 мм 2 ～400 мм 2

К 25мм 2 ～120 мм 2

Примечание 1: К — несущая многожильная проволока. В соответствии с инженерно-техническими требованиями поперечное сечение, указанное в таблице, может быть выбрано в соответствии с соответствующим поперечным сечением проводника.

Если пролет башни больше и требуются дополнительные несущие тросы, то такие несущие тросы в кабельную конструкцию не включаются

Примечание 2: (A) обозначает стальную несущую многожильную проволоку, а (B) обозначает несущую многожильную проволоку из алюминиевого сплава.

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Круглый уплотненный (медный, алюминиевый или алюминиевый сплав) проводник

Экранирование жилы(если есть)

Сшитые или несшитые полупроводниковые материалы

Изоляция

Полиэтилен высокой плотности или сшитый полиэтиленовый атмосферостойкий изоляционный материал

Экранирование изоляции(если есть)

Сшитый удаляемый полупроводниковый материал

6-Идентификация изоляции

Идентификация по цвету изоляции:

Цвет изоляции — черный или натуральный. Последовательность фаз трехжильной изоляции кабеля определяется выступами, т. е. фаза А имеет один выступ, фаза В имеет два выступа, фаза С имеет три выступа и т. д., или в соответствии с требованиями заказчика. Нейтральное ядро маркируется другим методом маркировки, чем описанный выше.

7-Особые требования к производительности

Устойчивость к атмосферным воздействиям, УФ-излучению и т. д.

8- Характеристики применения кабеля

8.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной эксплуатации:

Полиэтилен высокой плотности: 75°C; сшитый полиэтилен: 90°C.

8.2 Максимально допустимая температура кабельного проводника при коротком замыкании (продолжительностью не более 5 секунд) составляет: изоляция из полиэтилена высокой плотности: 150°C; изоляция из сшитого полиэтилена: 250°C.

8.3 Температура прокладки кабеля не должна быть ниже -20℃

8.4 Минимальный радиус изгиба для прокладки кабеля:

Одножильный кабель: не менее чем в 20 раз превышающий наружный диаметр кабеля;

Многожильный кабель: не менее 15-кратного наружного диаметра кабеля.

Воздушные изолированные кабели напряжением 8,510 кВ широко используются при строительстве и модернизации городских и сельских электросетей для замены традиционных оголенных проводников, снижения риска поражения электрическим током, повышения безопасности, удовлетворения потребностей в благоустройстве городов, предотвращения воздействия оголенных проводников на ландшафт и достижения эффекта «невидимой электросети».

8.5.1 При прокладке легких и тонкоизолированных кабелей над головой следует соблюдать определенное расстояние от деревьев. При эксплуатации кабелей допускается лишь кратковременный контакт между кабелями и деревьями.

8.5.2 При прокладке кабелей с естественной изоляцией над головой следует соблюдать определенное расстояние от деревьев. При эксплуатации кабелей допускается частый контакт кабелей с деревьями.

8.5.3 Остальные воздушные изолированные кабели напряжением 10 кВ должны быть установлены в фиксированных воздушных точках. Во время установки необходимо соблюдать определенную дистанцию от деревьев. Во время эксплуатации допускается частый контакт кабелей с деревьями. Кроме того, в качестве нисходящих проводов трансформатора следует использовать воздушные изолированные кабели с мягким медным сердечником.
