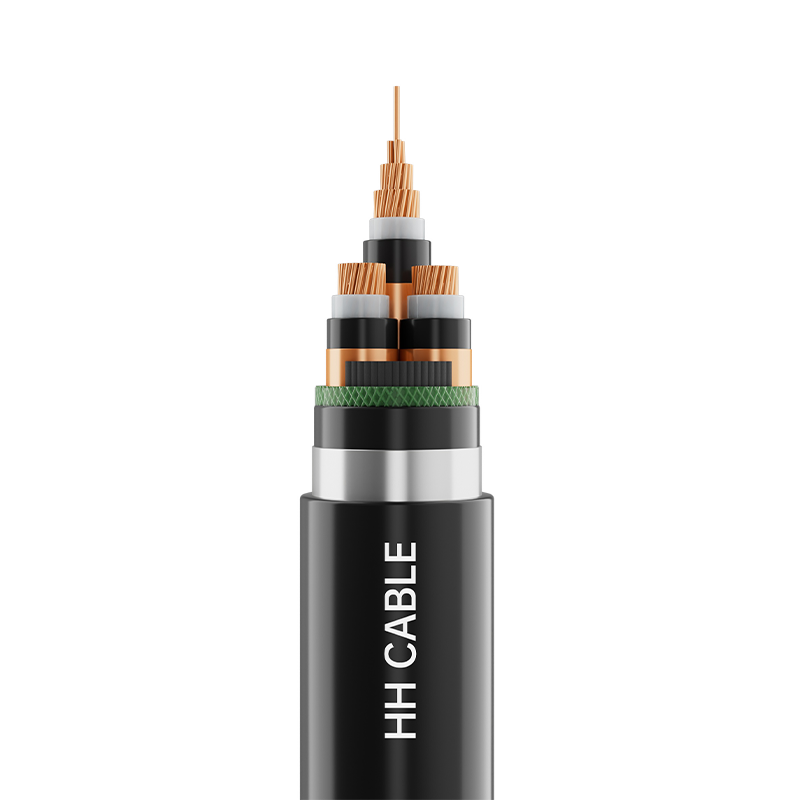

Силовой кабель с перекрестной полиэтиленовой изоляцией 6-35 кВ

Название продукта: Силовой кабель с изоляцией из сшитого полиэтилена 6-35 кВ

1-Стандарты внедрения

GB/Т2706.2～3-2020

2-Модель продукции

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72 и т. д.

3- Характеристики напряжения

Уровень напряжения

Количество ядер

Спецификация

Медный проводник

Проводник из алюминия или алюминиевого сплава

3,6/6кВ

6/6 (10) кВ

8,7/10(15) кВ

12/20кВ

3

25 мм 2 ～630 мм 2

25 мм 2 ～630 мм 2

1

25 мм 2 ～800 мм 2

25 мм 2 ～800 мм 2

18/20（30）кВ

3

35 мм 2 ～630 мм 2

35 мм 2 ～630 мм 2

1

35 мм 2 ～800 мм 2

35 мм 2 ～800 мм 2

21/35кВ

26/35кВ

3

50 мм 2 ～630 мм 2

50 мм 2 ～630 мм 2

1

50 мм 2 ～800 мм 2

50 мм 2 ～800 мм 2

4- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Круглый уплотненный (медный, алюминиевый или алюминиевый сплав) проводник

Экранирование жилы

Сшитый полупроводниковый материал

Изоляция

Изоляционный материал из сшитого полиэтилена

Экранирование изоляции

Сшитый полупроводниковый материал

Металлическая защита

Обмотка медной лентой или разреженная намотка медной проволокой; Кроме того, при необходимости может быть добавлено оптическое волокно для контроля температуры

Наполнение (если есть)

Негигроскопичные полипропиленовые веерообразные полоски заполнения или

Негигроскопичный полипропиленовый сетчатый наполнительный трос

Лента для обмотки кабеля (если есть)

Нетканая или полипропиленовая лента

Изоляционная втулка (если есть)

ПВХ или полиэтилен или безгалогенный огнестойкий материал оболочки с низким дымообразованием

Броня (если есть)

Полоса из нержавеющей стали или алюминиевая полоса или полоса из алюминиевого сплава или оцинкованная стальная полоса или проволока из нержавеющей стали или алюминиевая проволока или проволока из алюминиевого сплава или оцинкованная стальная проволока

Внешняя оболочка

ПВХ или полиэтилен или безгалогенный огнестойкий материал оболочки с низким дымообразованием

5-Маркировка жил

Одножильный кабель: по естественному цвету изоляции - исходный цвет

Трехжильный кабель: желтая, зеленая, красная ленточная идентификация или напечатанная идентификация с 1, 2, 3 белыми цифрами или в соответствии с требованиями заказчика

6-Цвет оболочки

Черный или по требованию заказчика

7-Особые требования к производительности

Огнестойкий класс A/B/C, малодымный и не содержащий галогенов, устойчивый к термитам, грызунам, УФ-излучению, водостойкий и т. д.

8- Характеристики применения кабеля

8.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной работе, составляет 90°C.

8.2 При коротком замыкании (продолжительностью не более 5 секунд) максимально допустимая температура проводника кабеля составляет 250°C.

8.3 Температура монтажа кабеля не должна быть ниже 0 ℃

8.4 Минимальный радиус изгиба для кабельной установки

8.4.1 Одножильный небронированный кабель:

Минимальный радиус изгиба кабеля при монтаже: не менее 20-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабеля после монтажа: не менее 15-кратного наружного диаметра кабеля.

8.4.2 Одножильный бронированный кабель:

Минимальный радиус изгиба кабеля при монтаже: не менее 15-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабеля после монтажа: не менее 12-кратного наружного диаметра кабеля.

8.4.3 Трехжильный небронированный кабель:

Минимальный радиус изгиба кабеля при монтаже: не менее 15-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабеля после монтажа: не менее 12-кратного наружного диаметра кабеля.

8.4.3 Трехжильный бронированный кабель:

Минимальный радиус изгиба кабеля при монтаже: не менее 12-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабеля после монтажа: не менее 10-кратного наружного диаметра кабеля.

Кабель 8.5 широко используется в системах передачи и распределения электроэнергии, включая городские сети распределения электроэнергии и промышленные источники питания. Кабель подходит для стационарной прокладки как внутри, так и снаружи помещений, может быть непосредственно закопан в трубопроводы, кабельные лотки, трубопроводы и кабельные траншеи. Бронекабель из металлической ленты может выдерживать механические нагрузки, но не значительное натяжение; трос из проволочной брони может выдерживать механические нагрузки и значительное натяжение; небронированный трос не может выдерживать натяжение или сжатие.
