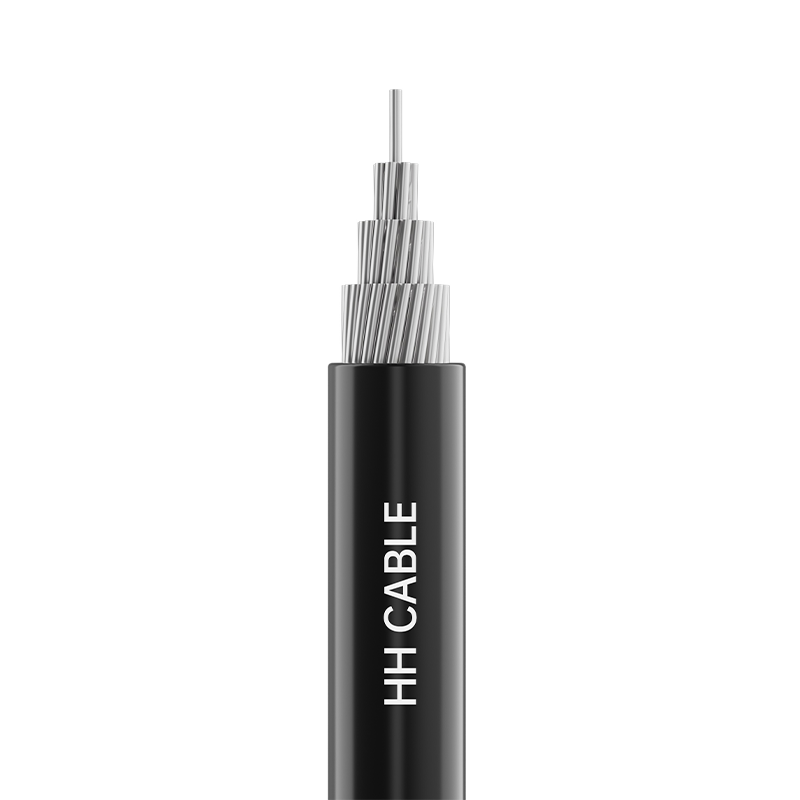

Воздушный изолированный кабель 1 кВ

Название продукта: воздушный изолированный кабель 1 кВ

1-Стандарты внедрения

GB/Т12527-2008

2-Модель продукции

JKLV, JKLY, JKLYJ, JKLHY, JKLHYJ, JKYJ, JKTRYJ и т. д.

3- Уровень напряжения

1кВ

4-Характеристики продукта

Количество ядер

Спецификация

Медный проводник

Проводник из алюминия или алюминиевого сплава

1

10 мм 2 ～240 мм 2

10 мм 2 ～400 мм 2

2, 4

10 мм 2 ～120 мм 2

10 мм 2 ～120 мм 2

3 К а

——

10 мм 2 ～120 мм 2

Примечание: Вспомогательный сердечник k представляет собой нейтральный сердечник с несущей способностью. Выберите любое поперечное сечение для сопряжения с основным сердечником в зависимости от требований проекта. (A) представляет собой стальную несущую многожильную проволоку, а (B) представляет собой несущую многожильную проволоку из алюминиевого сплава.

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Круглый уплотненный (медный, алюминиевый или алюминиевый сплав) проводник

Изоляция

Поливинилхлорид или полиэтилен или сшитый полиэтиленовый атмосферостойкий изоляционный материал

6-Идентификация изоляции

Идентификация по цвету изоляции:

Цвет изоляции — черный. Последовательность фаз изоляции кабелей с двумя и более жилами определяется гребнями, т. е. фаза А имеет один гребень, фаза В имеет два гребня, фаза С имеет три гребня и т. д., или в соответствии с требованиями заказчика.

7-Особые требования к производительности

Устойчивость к атмосферным воздействиям, УФ-излучению и т. д.

8- Характеристики применения кабеля

9.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной эксплуатации:

Поливинилхлорид, полиэтилен: 70℃; сшитый полиэтилен: 90℃.

9.3 Температура прокладки кабеля не должна быть ниже -20℃

9.4 Минимальный радиус изгиба для прокладки кабеля:

Минимальный радиус изгиба кабелей с наружным диаметром менее 20 мм: не менее 4-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабелей с наружным диаметром больше или равным 20 мм: не менее 6-кратного наружного диаметра кабеля.

9.5 Воздушные изолированные кабели напряжением 1 кВ широко используются при строительстве городских и сельских электросетей, служа фиксированными линиями для передачи электроэнергии от электростанций различным пользователям или от подстанций к распределительным коробкам или пользовательским терминалам. Благодаря низким потерям при передаче они могут эффективно сократить потери энергии и часто используются для передачи электроэнергии на большие расстояния.
