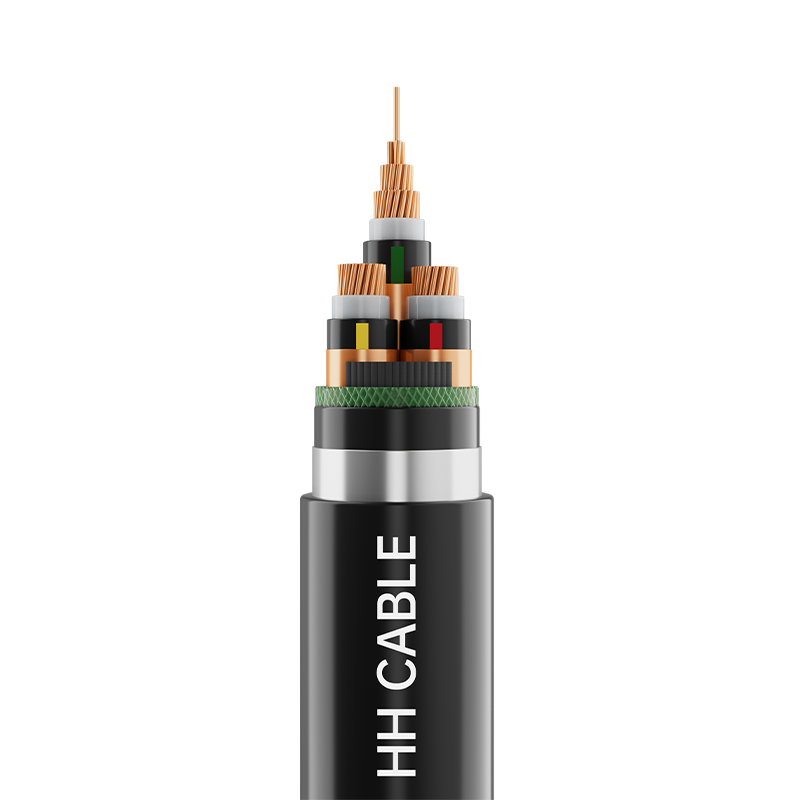

Изолированный кабель питания XLPE 10 кВ для проектирования системы электропитания трамвая

Название продукта: Изолированный силовой кабель XLPE 10 кВ для проектирования систем электроснабжения трамвая

1-Стандарты внедрения

Q/320282DJD003-2021

2-Модель продукции

YG-WDZ-YJE23

3-Уровень напряжения

8.7/10

4-Характеристики продукта

Количество ядер

Спецификация

3

50 мм 2 ～400 мм 2

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Круглый уплотненный медный проводник

Экранирование жилы

Сшитый полупроводниковый материал

Изоляция

Изоляционный материал из сшитого полиэтилена

Экранирование изоляции

Сшитый полупроводниковый материал

Металлическая защита

Обмотка медной лентой, оптическое волокно для контроля температуры может быть добавлено по мере необходимости

Заполнение

Негигроскопичные полипропиленовые веерообразные полоски заполнения или

Негигроскопичный полипропиленовый сетчатый наполнительный трос

Лента для обмотки кабеля

Лента с низким дымообразованием и нулевым содержанием галогена

Изоляционная втулка

Безгалогенный малодымный полиолефиновый материал оболочки

Броня

оцинкованная стальная полоса

Внешняя оболочка

125℃ безгалогенный, малодымный, огнестойкий, сшитый полиолефиновый материал оболочки

6-Маркировка жил

Идентификация желтой, зеленой, красной лентой или идентификация с напечатанными 1, 2, 3 белыми цифрами или в соответствии с требованиями заказчика

7-Цвет ножен

Черный или по требованию заказчика

8-Особые требования к производительности

Огнестойкий класс A/B, малодымный и не содержащий галогенов, устойчивый к термитам, грызунам, ультрафиолетовому излучению и т. д.

9- Характеристики применения кабеля

9.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной работе, составляет 90°C.

9.2 При коротком замыкании (продолжительностью не более 5 секунд) максимально допустимая температура проводника кабеля составляет 250°C.

9.3 Температура монтажа кабеля не должна быть ниже 0 ℃

9.4 Минимальный радиус изгиба для прокладки кабеля:

Не менее чем в 20 раз больше наружного диаметра кабеля.

9.5 Этот кабель широко используется в проектах систем электроснабжения трамваев. Являясь основным компонентом, соединяющим систему электроснабжения с трамвайными перевозками, его использование охватывает весь процесс передачи электроэнергии, управления сигналами, обеспечения безопасности и стабильной работы системы. Он также учитывает высокую проводимость, термостойкость, помехоустойчивость и экологическую адаптивность для обеспечения эффективной и безопасной эксплуатации трамваев, обеспечивая более надежную поддержку «кровеносных сосудов» для городского железнодорожного транспорта.
