Силовые кабели с перекрестной полиэтиленовой изоляцией 1,8–3 кВ и ниже

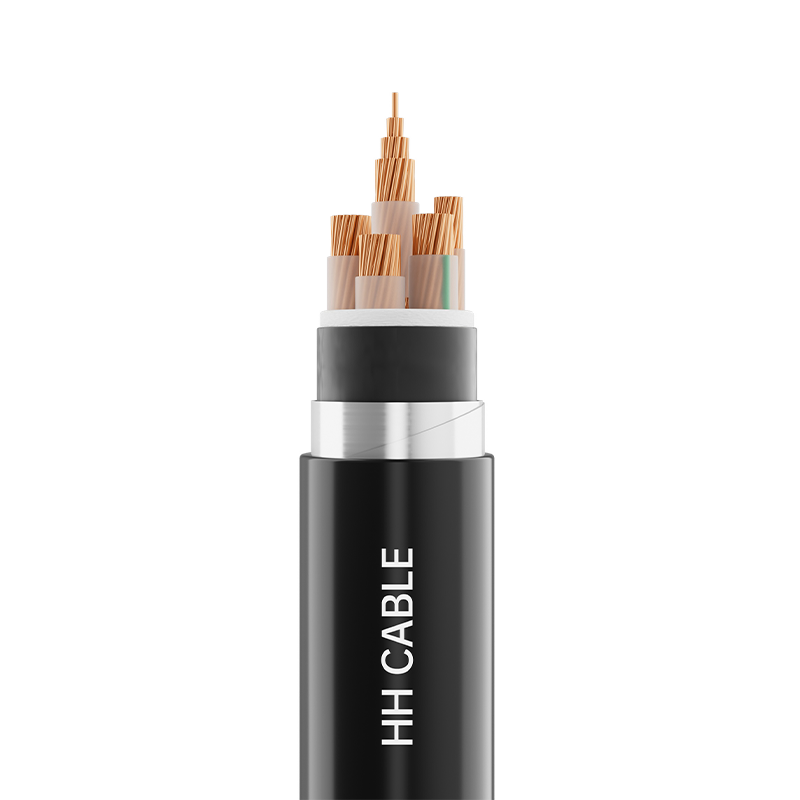

Название продукта: силовые кабели с изоляцией из сшитого полиэтилена напряжением 1,8/3 кВ и ниже

1-Стандарты внедрения

GB/Т2706.1-2020

2-Модель продукции

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72 и т. д.

3- Уровень напряжения

1,8/3кВ, 0,6/1кВ

4-Характеристики продукта

Количество ядер

Спецификация

Медный проводник

Проводник из алюминия или алюминиевого сплава

1-5

1,5 мм 2 ～630 мм 2

1,5 мм 2 ～630 мм 2

3 1, 3 2, 4 1

2,5 мм 2 ～630 мм 2

6 мм 2 ～630 мм 2

5- Описание структуры кабеля

Структура кабеля

Описание материала

Проводник

Круглые уплотненные или неуплотненные (медные, алюминиевые или алюминиевые сплавы) проводники, медные проводники - класс 1, класс 2, класс 5; алюминиевые проводники - класс 1, класс 2

огнестойкий слой (если есть)

Слюдяная лента

Изоляция

Изоляционный материал из сшитого полиэтилена

Наполнение (если есть)

Негигроскопичный полипропиленовый сетчатый наполнительный трос

Лента для обмотки кабеля (если есть)

Нетканая или полипропиленовая лента

Металлическая защита (если есть)

Обмотка медной лентой или медной проволокой

Внутренняя оболочка (если есть)

Полипропиленовая тисненая лента или (поливинилхлорид, полиэтилен или безгалогеновый огнестойкий материал с низким содержанием дыма) материал оболочки

Изоляционная втулка (если есть)

ПВХ или полиэтилен или безгалогенный огнестойкий материал оболочки с низким дымообразованием

Броня (если есть)

Полоса из нержавеющей стали или алюминиевая полоса или полоса из алюминиевого сплава или оцинкованная стальная полоса или проволока из нержавеющей стали или алюминиевая проволока или проволока из алюминиевого сплава или оцинкованная стальная проволока

Внешняя оболочка

ПВХ или полиэтилен или безгалогенный огнестойкий материал оболочки с низким дымообразованием

6-Маркировка жил кабеля

6.1 Окраска изоляции или идентификация цветовой полосы:

1-жильный кабель: цвет натуральной изоляции или по требованию заказчика

2-жильный кабель: красный, синий; 3-жильный кабель: желтый, зеленый, красный;

4-жильный кабель: желтый, зеленый, красный, синий;

5-жильный кабель: желтый, зеленый, красный, синий, желто-зеленый двухцветный или черный или по желанию заказчика;

3 1-жильный кабель: желтый, зеленый, красный, синий;

3 2-жильный кабель: желтый, зеленый, красный, синий, желто-зеленый двухцветный или черный или по желанию заказчика;

4 1-жильный кабель: желтый, зеленый, красный, синий, желто-зеленый двухцветный или черный или по требованию заказчика.

Примечание 1: Желтый, зеленый и красный цвета используются для основного линейного сердечника, а синий — для нейтрального линейного сердечника.

6.2 Цифровая идентификация изоляции многожильных кабелей:

2-жильный кабель: 0, 1; 3-жильный кабель: 1, 2, 3; 4-жильный кабель: 0, 1, 2, 3;

4-жильный кабель: 0, 1, 2, 3, 4;

Примечание 2: Цифры должны быть белыми или соответствовать требованиям заказчика, где 1, 2, 3 — для основных жил, 0 — для нейтральной жилы, а в 5-жильных кабелях цифра 4 относится к проводникам специального назначения (включая заземляющие проводники).

7-Цвет ножен

Черный или по требованию заказчика

8-Особые требования к производительности

Огнестойкий класс A/B/C, огнестойкий, малодымный и не содержащий галогенов, устойчивый к термитам, грызунам, УФ-излучению, маслостойкий и т. д.

9- Характеристики применения кабеля

9.1 Максимальная долгосрочная номинальная температура, допустимая для кабельного проводника при нормальной работе, составляет 90°C.

9.2 При коротком замыкании (продолжительностью не более 5 секунд) максимально допустимая температура проводника кабеля составляет 250°C.

9.3 Температура монтажа кабеля не должна быть ниже 0 ℃

9.4 Минимальный радиус изгиба для кабельной установки

9.4.1 Одножильный небронированный кабель:

Минимальный радиус изгиба кабеля при монтаже должен быть не менее чем в 20 раз больше наружного диаметра кабеля.

Минимальный радиус изгиба кабеля после установки должен быть не менее чем в 15 раз больше наружного диаметра кабеля.

9.4.2 Одножильный бронированный кабель:

Минимальный радиус изгиба кабеля при монтаже: не менее 15-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабеля после монтажа: не менее 12-кратного наружного диаметра кабеля.

9.4.3 Многожильные небронированные кабели:

Минимальный радиус изгиба кабеля при монтаже: не менее 15-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабеля после монтажа: не менее 12-кратного наружного диаметра кабеля.

9.4.4 Многожильные бронированные кабели:

Минимальный радиус изгиба кабеля при монтаже: не менее 12-кратного наружного диаметра кабеля;

Минимальный радиус изгиба кабеля после монтажа: не менее 10-кратного наружного диаметра кабеля.

Кабель 9,5 широко используется в системах распределения электроэнергии 0,6/1 кВ и 1,8/3 кВ. Кабель подходит для стационарной установки как внутри, так и снаружи помещений, а также для прокладки непосредственно в трубопроводах, кабельных лотках, каналах и кабельных траншеях. Бронекабель из металлической ленты выдерживает механические нагрузки, но не значительное натяжение. Бронекабель из металлической проволоки выдерживает механические нагрузки и значительные натяжения. Небронированный кабель не выдерживает натяжения или сжатия.
